Introducción
En el presente ebook, nos adentraremos en el apasionante proceso que dio origen a la creación de un ecohotel de lujo en una isla del Caribe colombiano. Abordaremos detalladamente el desafío que enfrentó nuestro cliente al buscar obtener un gemelo digital de la isla, una herramienta esencial para el diseño y la planificación remota, todo ello teniendo en cuenta la exuberante y diversa vegetación nativa que define el entorno. A lo largo de estas páginas, desglosaremos cómo afrontamos este desafío de manera meticulosa y cómo conseguimos desarrollar una solución eficaz en un tiempo récord. Adéntrate en esta fascinante narrativa que revela los intrincados entresijos de la ingeniería y el diseño sostenible aplicado a proyectos de gran envergadura.
Problema
El cliente se enfrentaba a un desafío monumental al embarcarse en la creación de un ecohotel de lujo en una isla paradisíaca del Caribe colombiano. Esta isla se caracteriza por su impresionante y diversa vegetación nativa, que abarca desde densos mangles hasta majestuosas palmeras y frondosos árboles que embellecen cada rincón del paisaje. Esta riqueza natural, si bien es uno de los mayores atractivos del lugar, se convierte en un desafío técnico y logístico para el diseño y la planificación del ecohotel.
La complejidad se intensifica debido a que los arquitectos y diseñadores involucrados en el proyecto están distribuidos geográficamente, algunos trabajando en el extranjero y otros en el país. Este escenario exigía la creación de un gemelo digital extremadamente detallado de la isla, que permitiera a todos los involucrados trabajar de manera remota y colaborativa.
Sin embargo, el aspecto más crítico y desafiante residía en la necesidad de diseñar los espacios del ecohotel sin afectar o remover la valiosa vegetación nativa, una tarea que requería un enfoque altamente especializado y preciso en el levantamiento y análisis de datos geoespaciales.
Solución
Iniciamos el proceso con un meticuloso levantamiento topográfico utilizando un sistema LiDAR montado en un drone de última generación, cuidadosamente seleccionado por sus capacidades de captura de datos en entornos complejos y su alta precisión. Este sistema nos permitió obtener un conjunto de datos tridimensionales extremadamente detallados de la isla, capturando con minuciosidad cada elemento del terreno, incluyendo la variada vegetación nativa y las estructuras existentes.
Para garantizar la exactitud y coherencia de los datos geoespaciales obtenidos, implementamos puntos de control utilizando tecnología GPS RTK (Real-Time Kinematic), un método de posicionamiento satelital de alta precisión que nos permitió corregir cualquier posible error de georreferenciación. Esta etapa fue crucial para asegurar la fiabilidad y la coherencia en la representación digital de la isla y sus características físicas.

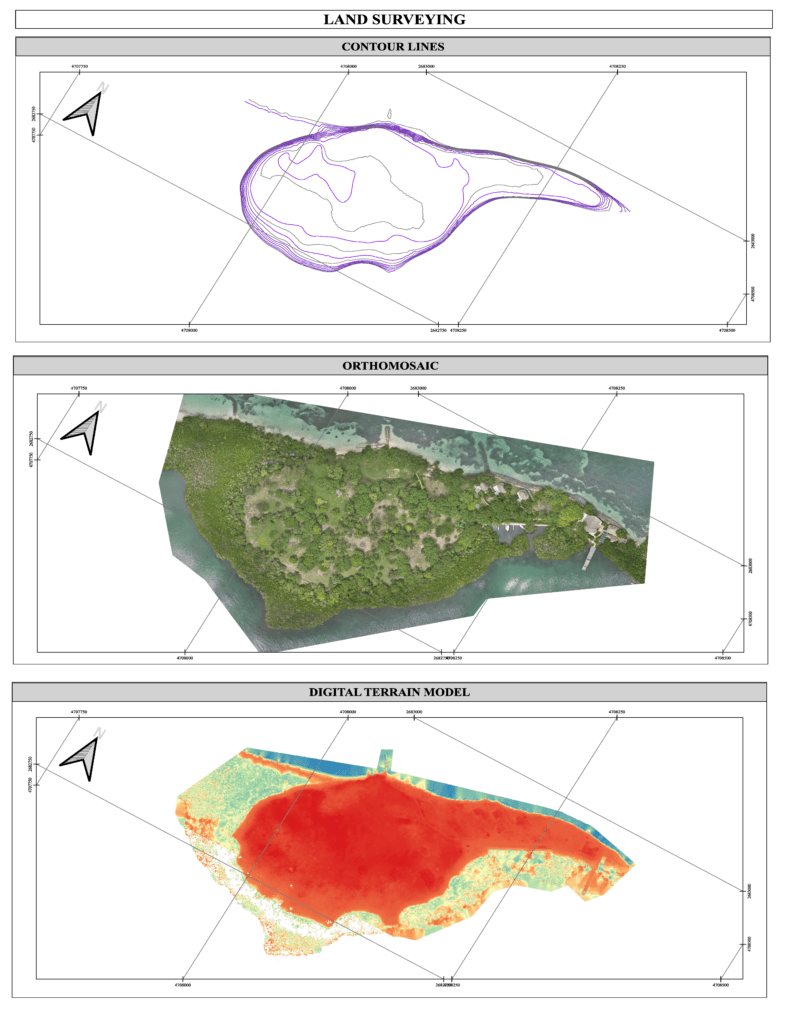

Una vez recopilados los datos en el campo, procedimos al siguiente paso crítico en nuestro proceso: el postprocesamiento de la nube de puntos obtenida del levantamiento LiDAR. Este proceso implicó el uso de avanzados algoritmos y software especializado para transformar los datos crudos en un modelo digital de terreno altamente detallado y preciso. Este modelo, que representa con fidelidad la topografía y las características físicas de la isla, nos brindó una base sólida para llevar a cabo las siguientes fases del proyecto.

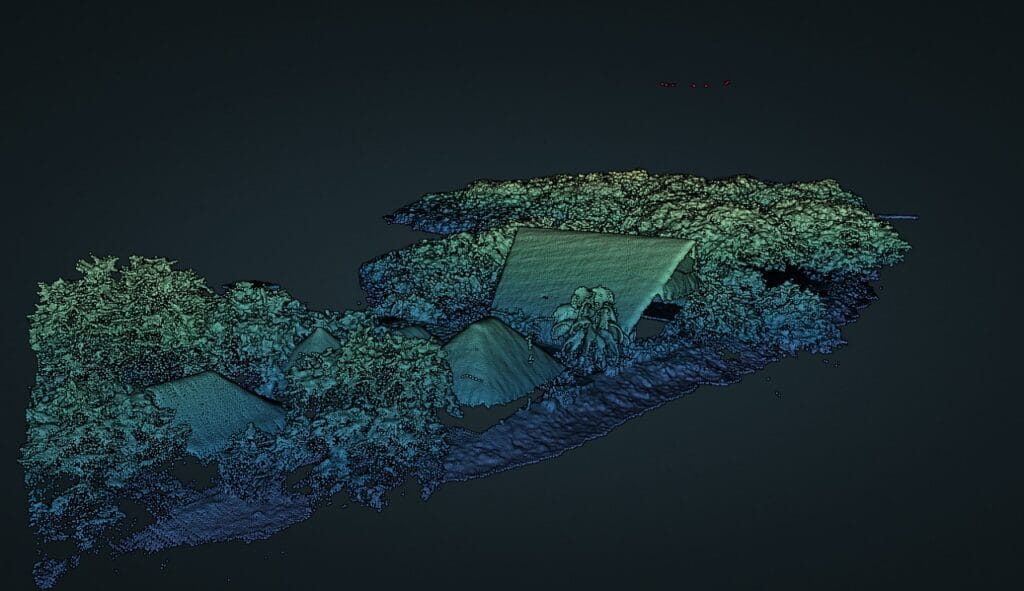

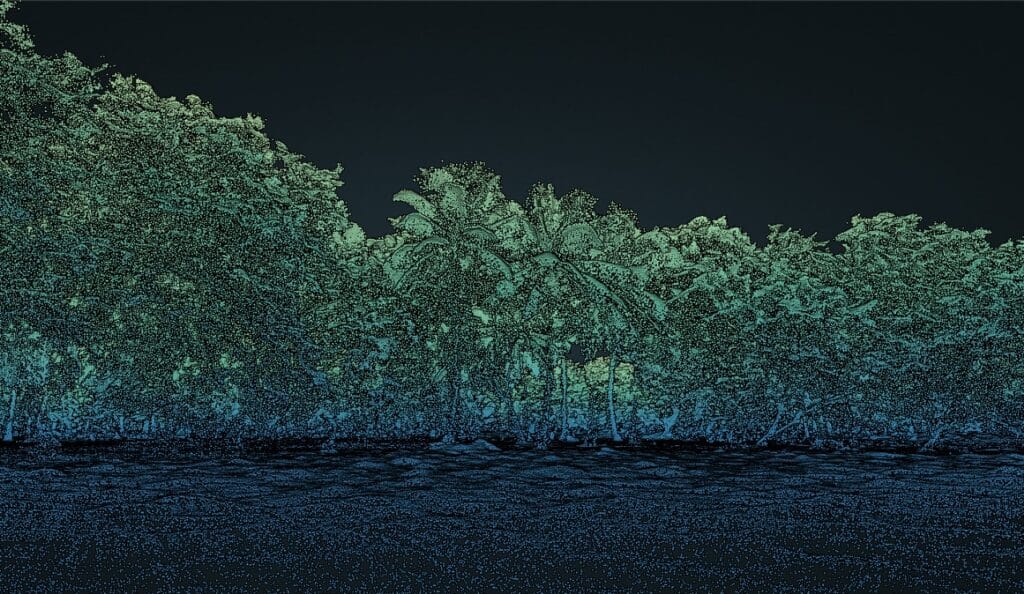

La clasificación de la vegetación y las estructuras civiles existentes fue otro componente clave de nuestro enfoque. Utilizando técnicas avanzadas de análisis de datos geoespaciales, segmentamos y clasificamos con precisión cada elemento detectado en la nube de puntos, identificando de manera distintiva la vegetación nativa, las edificaciones existentes y otros elementos relevantes del entorno. Esta clasificación detallada detallada nos proporcionó una visión completa y estructurada de la isla, permitiéndonos cumplir con los requerimientos específicos del diseño y la planificación del ecohotel de lujo, al tiempo que asegurábamos la conservación y respeto por el entorno natural.

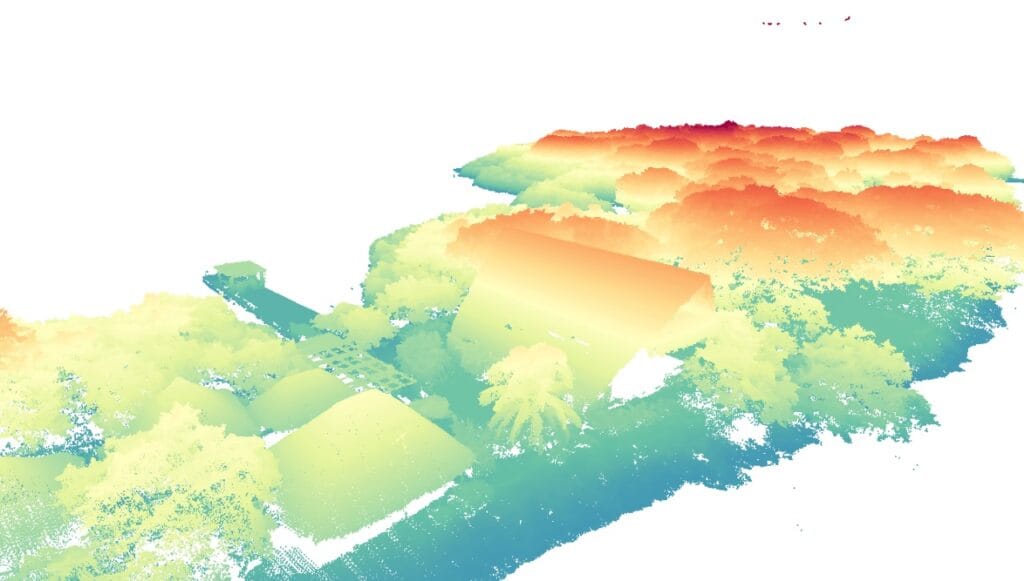

Clasificación de altura de las estructuras civiles

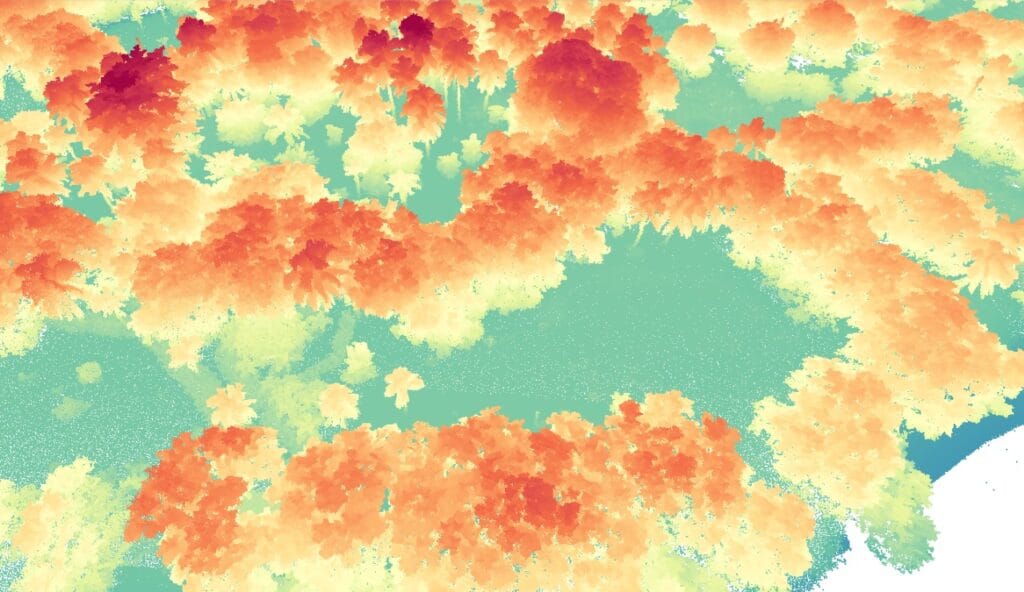

Clasificación de altura de las vegetación
Clasificación de altura de las estructuras civiles
Clasificación de altura de las vegetación
Recomendaciones
• Implementar tecnología LiDAR como método preferencial para levantamientos detallados en entornos naturales, especialmente aquellos con densa vegetación y topografía compleja. El lidar proporciona una captura tridimensional precisa y detallada. permitiendo una representación fiel del terreno y sus características.
• Integrar puntos de control utilizando GPS RTK (Real-Time Kinematic) para garantizar la máxima precisión en la georreferenciación de los datos obtenidos. Este enfoque asegura que la información geoespacial generada sea coherente y confiable, fundamental para la toma de decisiones en el diseño y la planificación de proyectos complejos.
• Realizar un postprocesamiento exhaustivo de la nube de puntos obtenida del levantamiento lidar. Este paso crítico implica aplicar algoritmos avanzados y y técnicas de análisis para obtener información valiosa sobre el terreno, incluyendo curvas de nivel precisas, identificación de elementos naturales y artificiales, y clasificación detallada de la vegetación.
• Trabajar en estrecha colaboración remota con diseñadores y arquitectos, aprovechando herramientas y plataformas digitales de comunicación y colaboración. Esto permite optimizar el proceso de diseño y planificación, facilitando la visualización y comprensión de los datos geoespaciales por parte de los equipos de diseño, y asegurando una integración efectiva de los elementos naturales en el proyecto final
• Establecer un protocolo de seguimiento y monitoreo continuo de la evolución del proyecto, utilizando tecnologías de monitoreo remoto como drones equipados con cámaras y lidar. Esto proporciona información en tiempo real sobre el avance de la vegetación y otros cambios en el entorno, permitiendo ajustes y optimizaciones durante todo el ciclo del proyecto.
Herramientas
• Utilización de un drone especializado equipado con un sensor lidar de alta precisión y resolución. Este drone está diseñado específicamente para realizar levantamientos cartográficos detallados en entornos naturales y complejos, permitiendo una captura tridimensional precisa de la superficie del terreno y las características naturales presentes.
• Implementación de sistemas de GPS RTK (Real-Time Kinematic) para establecer puntos de control georreferenciados con una precisión milimétrica. Estos puntos de control son fundamentales para asegurar la exactitud y coherencia de la información capturada durante el levantamiento, especialmente en áreas donde se requiere una alta precisión topográfica.
• Utilización de software avanzado de procesamiento de nube de puntos y modelado digital de terreno. Este software permite realizar un postprocesamiento meticuloso de los datos obtenidos, incluyendo la clasificación de la vegetación, generación de curvas de nivel precisas, identificación de elementos naturales y artificiales, y creación de modelos digitales detallados del terreno.
• Empleo de plataformas de colaboración remota especializadas para facilitar el trabajo en equipo entre diseñadores, arquitectos, ingenieros y otros profesionales involucrados en el proyecto. Estas plataformas permiten compartir datos, realizar reuniones virtuales, realizar revisiones y comentarios en tiempo real, y optimizar la comunicación y coordinación entre los miembros del equipo, incluso si se encuentran en ubicaciones geográficas distintas.
